球型橡胶支座

球型支座的结构和性能：

QZ系列球型支座是由上支座板含不锈钢板、下支座板、球冠衬板、聚四氟乙烯滑板（即平面四氟板、球面四氟板）及防尘结构等组成。本系列产品与普通盆式橡胶支座相比，其转角更大、转动灵活、承载力大、容许位移量大等特点，而且能更好地适应支座大转角的需要。该系列产品被广泛应用于曲线桥、直桥、斜桥及城市立交桥等桥梁工程中。球型支座由上支座板（含不锈钢板）、球冠衬板、下支座板、平面聚四氟乙烯板、球面聚四氟乙烯板和防尘结构等组成。球型支座具有承受竖向荷载和各向转动动能，按其水平向位移特性分类为：

1. 双向活动支座：具有多向位移性能，代号SX ;

2. 单向活动支座：承受单向水平荷载，具有纵向位移性能，代号DX ;

3. 固定支座：承受各向水平荷载，各向均无位移，代号GD 。

支座的技术性能：

1. 支座反力（竖向承载力）分为29 级； 1500 , 2000 , 2500 , 3000 , 3500,4000 , 4500,5000 , 6000 , 7000 , 8000 , 9000 和10000 , 12500 , 15000,17500 , 20000,22500,25000,27500,30000,32500,35000,40000,45000,50000,55000,60000KN 。


2. 支座设计转角分为5级：0.02 、0.03、0.04、0.05 和0.06rad 。


3. 双向活动支座与单向活动支座顺结构主位移方向的位移量分为6级（mm）:  ±50.±100,±150,±200,±250,±300。双向活动支座的横向位移量为±40mm,单向活动支座的横向位移限值为±3mm。位移量可根据实际需要进行调整。


4. 在竖向设计荷载作用下，当镀铬钢板、不锈钢板与聚四氟乙烯板间在加有5201硅脂润滑后，温度适用范围在25 ℃ ~＋60 ℃ 时，设计摩擦系数取0 .03;当温度适用范围在-40 ℃ ~-25 ℃ 时，设计摩擦系数取0.05 。

5. 水平承载力：固定支座水平各方向和单向活动支座非滑移方向的水平承载力均不小于支座竖向承载力的10%

球型支座规格：

• QZ球型支座纵向活动(ZX)尺寸参数表


• QZ系列球型支座固定(GD)尺寸参数表


• QZ系列球型支座多向活动(DX)尺寸参数表

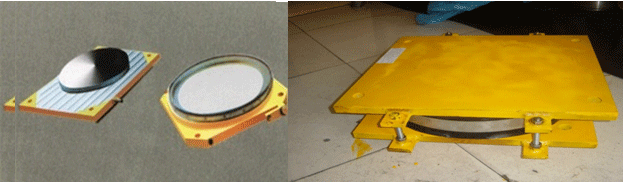

产品图片：
