盆式橡胶支座

盆式橡胶支座结构和性能：

盆式橡胶支座是利用被半封闭钢制盆腔内的弹性橡胶块，在三向受力状态下具有流体的性质特点，来实现桥梁上部的转动，同时依靠中间 钢板上的F4板与上座板的不锈钢板之间的低摩擦系数来实现上部结构的水平位移，使支座所承受的剪切不再由橡胶完全承担，而间接作 用于钢制底盆及F4板与不锈钢之间的滑移上。从试验的数据来看，橡胶处于三向约束状态时的抗压弹性模量为50000kg/cm2，比无侧向 约束的抗压弹性模量增大近20倍，因而支座承载能力大为提高，解决了板式橡胶支座承载能力的局限，能满足大的支承反力、大的水平 位移及转角要求。

支座性能：

1. 竖向设计承载力本系列支座设计承载力分33 级，即0.4、0.5、0.6、0 .8 、1 、1.5 、2 、2 . 5 、3 、3.5 、4 、5 、6 、7 、8 、9、 10 、12.5 、15 、17.5 、20 、22 .5 、25 、27.5 、30 、32.5 、35 、37.5 、40 、45 、50 、55 和60MN 。

2. 水平承载力：固定支座水平各方向和单向活动支座非滑移方向的水平承载力均不小于支座竖向承载力的10%。减震型固定支座和减震型单向活动支座非滑移方向的水平承载力均不小于支座竖向承载力的20%。

3. 摩擦系数：加5201硅脂润滑后，常温型活动支座摩擦系数不大于0.030;加5201硅脂润滑后，耐寒型活动支座摩擦系数不大于0.060。

4. 支座转向：支座允许转角不小于O . O2rad 。

5. 位移单向活动抗震支座位移量，横向士3mm ，纵向位移量见表1 。

盆式橡胶支座规格：

• GPZ(II)系列盆式橡胶支座固定支座(GD)型主要尺寸表


• GPZ(II)系列盆式橡胶支座单向活动支座（DX)型主要尺寸表


• GPZ(II)系列盆式橡胶支座双向活动支座(SX)型主要尺寸表 单位:mm

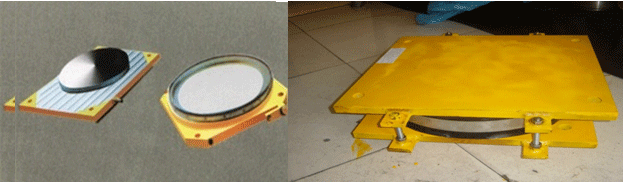

产品图片：
